千層餅是一張餅,里面層層疊疊分了很多層,千層只是一個夸張的說法,實際上它沒有那么多層,而這個萬層餅真有上萬層!
位于四川省涼山州寧南縣和云南省昭通市巧家縣境內的白鶴灘水電站,有一份新鮮出爐的“萬層餅”,這份“萬層餅”高度近4米,直徑超過15米,重達1274噸。

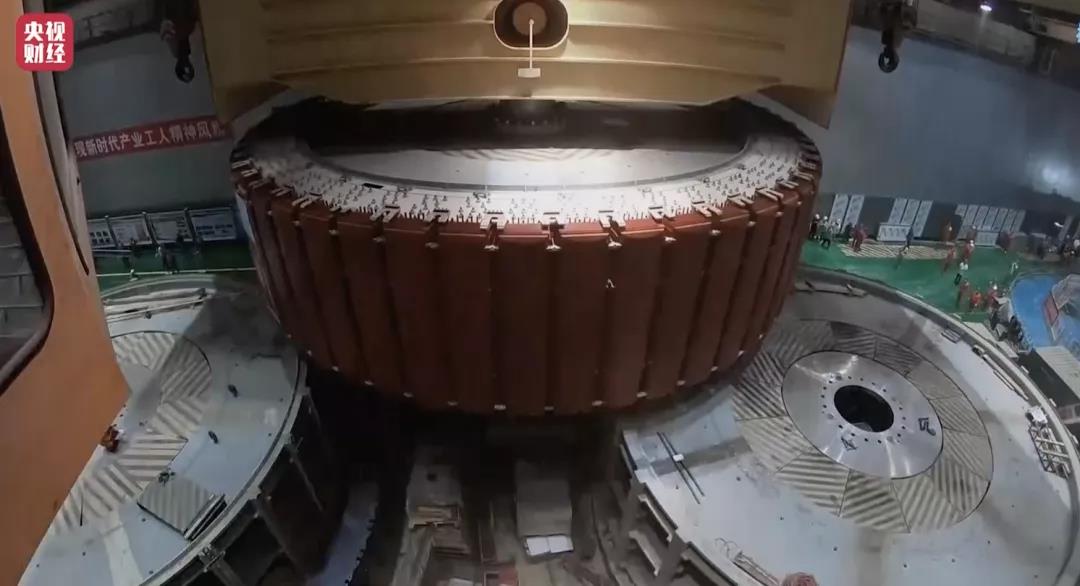

這不是一張面做的餅,而是發電機組最重、最大的核心部件——轉子。它是由2萬多片磁軛鋼片疊成的。
這“萬層餅”可不簡單,2萬多層的龐然大物最后要轉起來,而且轉速將達到每分鐘111圈,相當于以每小時345公里的速度飛速旋轉,跟高鐵的速度差不多。
如果這2萬多層磁軛鋼片不均勻、不平整,整個轉子的重量就不均勻,高速旋轉時巨大的離心力就會造成相關零部件損壞,威脅整個發電機組的安全。但是要想讓2萬多層鋼片堆起來依然均勻平整,那每一層都得做得極其均勻平整,這可是一項高難度的技術。
20年前,三峽大壩只能從國外進口這種“萬層餅”的“層”,國外廠家能將每層的不平度控制在6mm以內。但現在,咱們的發電機組越來越大,白鶴灘水電站的電機擁有世界上最大的轉子,轉子越大,對每一層的平整度要求就越高,國外的磁軛鋼片滿足不了我們的要求。
為了徹底解決這一“卡脖子”問題,太原鋼鐵集團迎難而上經過無數次的試驗,找到了磁軛鋼片成分的最佳配比,攻克了多項技術難題,一舉將磁軛鋼片的不平度降了5mm,達到了1mm以內。不僅如此,我國大型水電站的高強抗震鋼、大厚度高級別水電鋼板、高牌號硅鋼等,都擺脫了依賴進口的局面。鋼鐵行業成為百萬千瓦水電機組攀登世界巔峰的堅強后盾。
由于磁軛鋼具有高強度、高精度、高磁性的特點,不僅對鋼材的技術指標要求十分苛刻,對加工的要求也極高。太原太鋼大明太原加工中心CTL25.4橫剪機組,作為白鶴灘項目轉子部分磁軛鋼的主要加工設備,加工厚度范圍3.0~25.4mm,最大屈服強度1200MPa的材料。加之該機組配備的兩組矯平機、三套輥系,成功達成了成品“不平度≤1mm”的目標要求。
磁軛鋼開平后,再經過光纖激光切割機進行切割、打孔。切割打孔精度誤差在0.03mm以內,切割平整度誤差要求小于1mm。
加工后的產品經過公司品質人員的一系列檢測,人工檢測、三坐標檢測等多個環節,確保產品滿足客戶要求,為產品的高質量配供把好最后一道關。
